Approximation kreisförmiger Körper
Die Bestimmung der Kreisparameter Mittelpunkt (in xy-Koordinaten) und Radius ist eine
anspruchsvolle Aufgabe. Mit nur einem Laserscanner können Messpunkte nur auf einer
Bogenlänge von max. 180° erfasst werden. In der Regel ist der sichtbare Bereich meist noch
kleiner, oft sind es weniger als 90°.
KickStart bietet die Möglichkeit, Mittelpunkt und Radius zunächst mit einem Verfahren zu
bestimmen, welches den algebraischen Abstand minimiert. Diese Lösung kann dann als
Startwert für ein iteratives Verfahren verwendet werden, welches den geometrischen
Abstand minimiert.
Aus den Messdaten werden zunächst die Messpunkte bestimmt, die auf den kreisförmigen
Körpern liegen. Auf Basis dieser Messpunkte wird dann der Mittelpunkt und der Radius
des Kreises bestimmt, welcher die Messpunkte am besten approximiert.
KickStart bestimmt die Kreisparameter in Echtzeit, d.h. mit jedem neuen Scan. Dabei können
beliebig viele kreisförmige Körper gleichzeitig vorkommen. Es wird empfohlen, die berechneten
Kreisparameter mit dem integrierten gleitenden Mittwelwertfilter zu glätten.

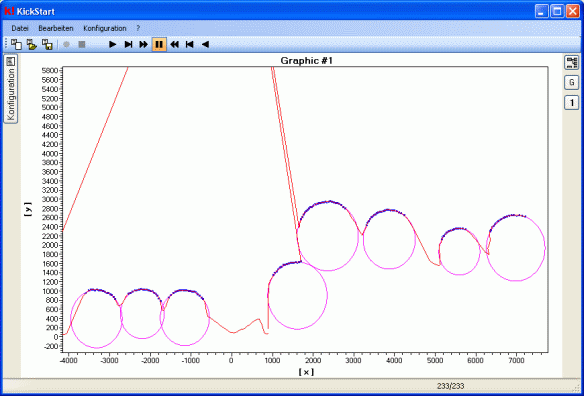

Bild: Die Messdaten sind mit roten Linien miteinander verbunden. Die für die Approximation
verwendeten Messpunkte sind blau dargestellt. In dieser Szene liegen auf dem Körper oben
links 29 Messpunkte verteilt auf einer Bogenlänge von ca. 90°.
